Compact Rail

Compact Rail er et system som består af skinner og vogne med ruller. Skinnerne er fremstillet af hærdet stål og vognene er fremstillet af stål eller støbt aluminium.

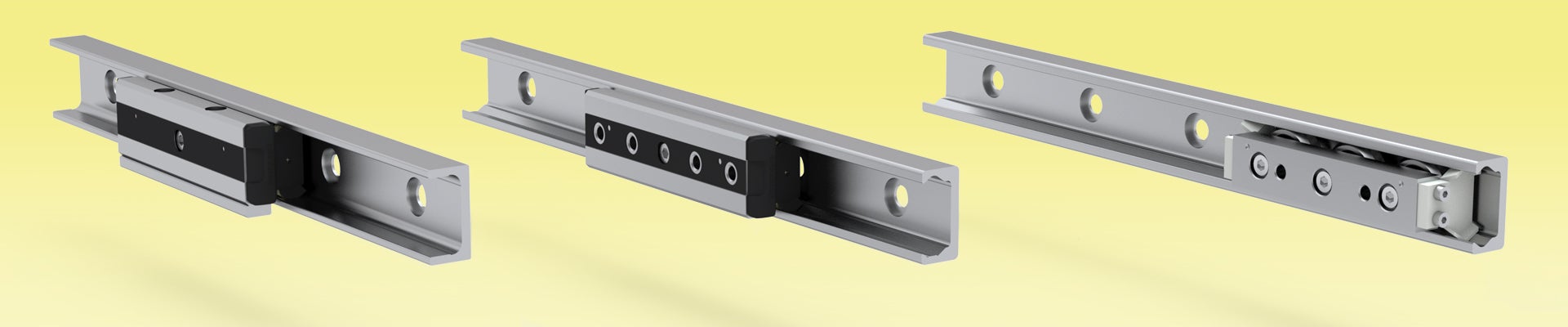

Der er fire størrelser på skinnerne, og mange forskellige varianter og længder på vognene. Compact Rail består af tre produktserier: styrende skinner, vinkelkompenserende skinner og flydende skinner. Alle produkter er galvaniseret, kemisk forniklet udgave er tilgængelig på forespørgsel. Vognene har forskellige antal ruller afhængigt af momentet eller belastningen i applikationen.

Compact Rail-systemet er designet til at kunne optage parallelitetsfejl og vinkelfejl i konstruktioner, hvilket reducerer montagetiden.

AKSIAL PARALLELITETSAFVIGELSER

Parallelitetsproblemer opstår normalt på grund af manglende parallelitet på montagefladerne, og det medfører for meget slitage, hvilket igen reducerer levetiden drastisk. Ved at anvende en fast skinne og en kompenserende skinne (T+U system) kan problemet med at tilpasse to monteringsflader løses. En kombination af kompenserende skinne og en flydende skinne (K+U system) klarer også parallelitetsfejl og vinkelfejl.

Læs mere om parallelitetsproblemer her.

  1. Tætning type N
  2. N-vogn
  3. CSW-vogn
  4. Tætning type W
  5. Ruller
  6. Skinner
  • EGENSKABER

    • Kompakt størrelse.
    • Lydsvag bevægelse.
    • Korrosionsbestandig overflade for lang levetid.
    • Ikke påvirkelig overfor urenheder takket være indvendige løbebaner.
    • Hærdet og slebne løbebaner.
    • Selvjusterende i to niveauer.
    • Høj driftshastighed.
    • Bredt temperaturområde.
    • Enkel justering af vogne i skinnerne.
    • Galvaniseret, kemisk forniklet udgave er tilgængelig på forespørgsel.
  • ANVENDELSESOMRÅDER

    • Skæremaskiner
    • Medicin teknologi
    • Emballage
    • Belysningsudstyr
    • Bygning- og maskinteknik (døre, beskyttelsesvægge)
    • Industrirobotter
    • Automatisering
    • Materialehåndtering
