Curvi Line

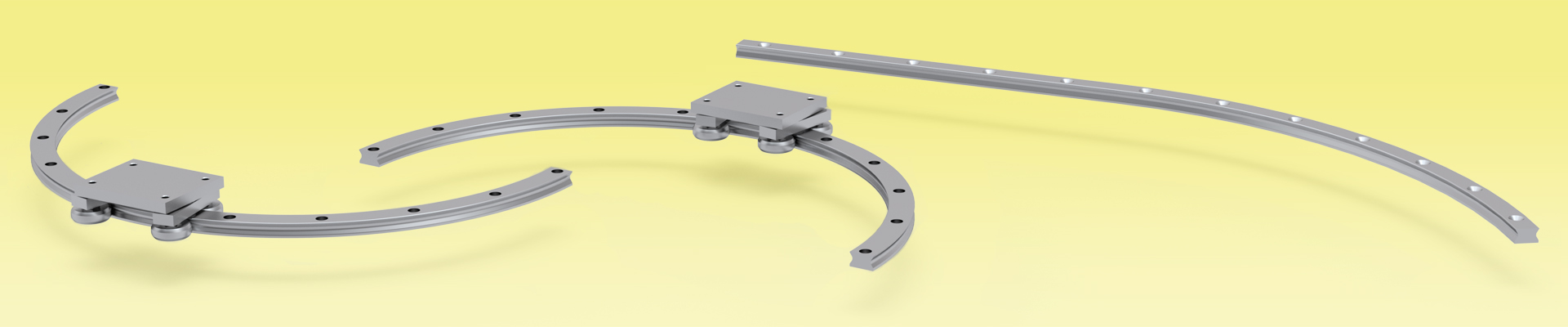

Curvi Line er et lineært styresystem med buede baner beregnet til alle ikke-lineære specialbevægelser. Systemet er skræddersyet til hver applikation, hvilket resulterer i en meget fleksibel og økonomisk løsning.

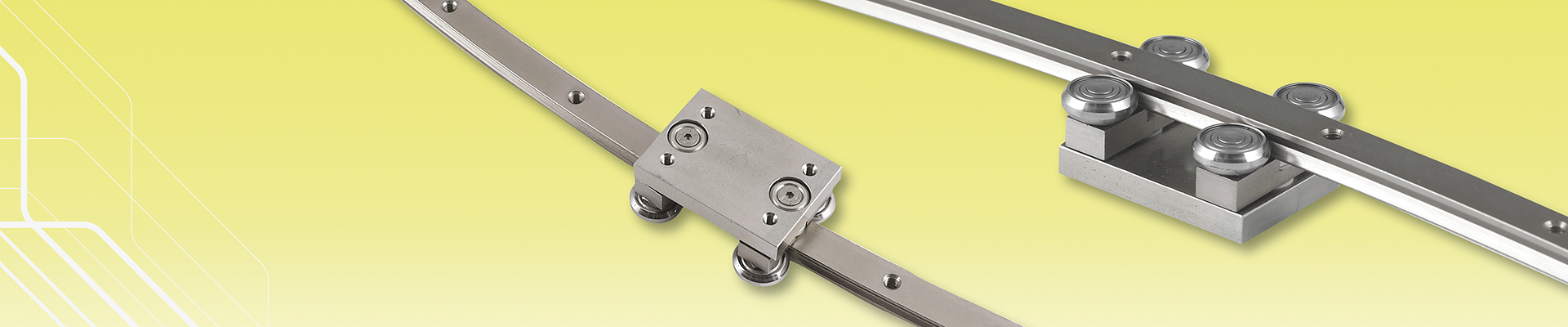

Skinnerne fås i to størrelser med bredder på 16 og 23 mm. Mindste radius er 120 mm for uhærdede skinner. For hærdede skinner er mindste radius 300 mm for størrelse 16 mm og 400 mm for størrelse 23 mm. Vognene har enten tre eller fire ruller og håndterer belastningen gennem hele bevægelsen. Aftagelige ruller med en kombination af koncentriske og excentriske ruller sikrer en jævn bevægelse selv med en kompliceret bane. Skinnerne kan bestilles med konstant eller variabel radius.

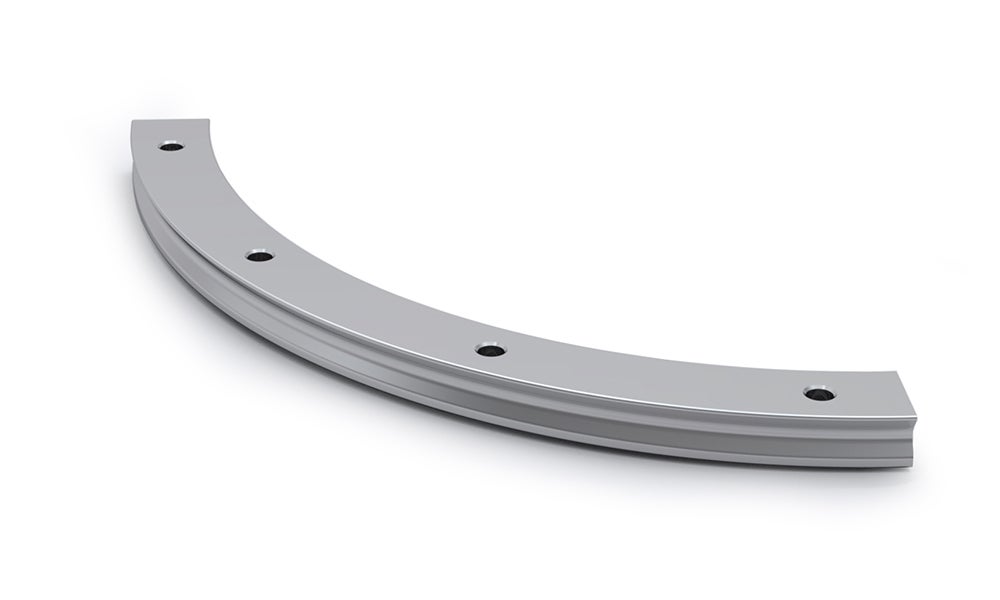

Konstant radius

Designet af CKR-skinner svarer til en sektion af en fuld cirkel.

Variabel radius

CVR-skinner er en variabel kombination af forskellige radier og delvist lige dele.

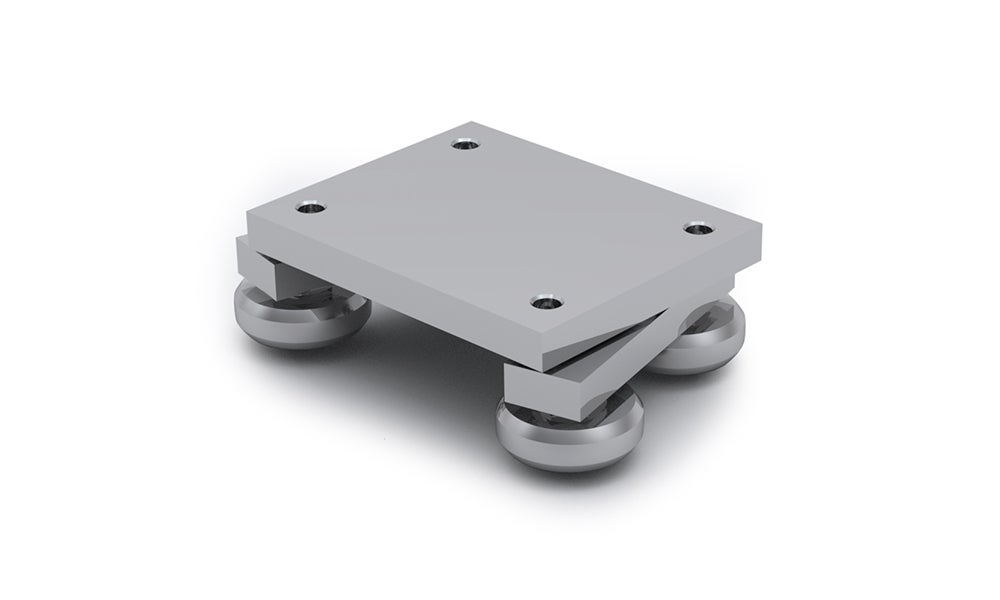

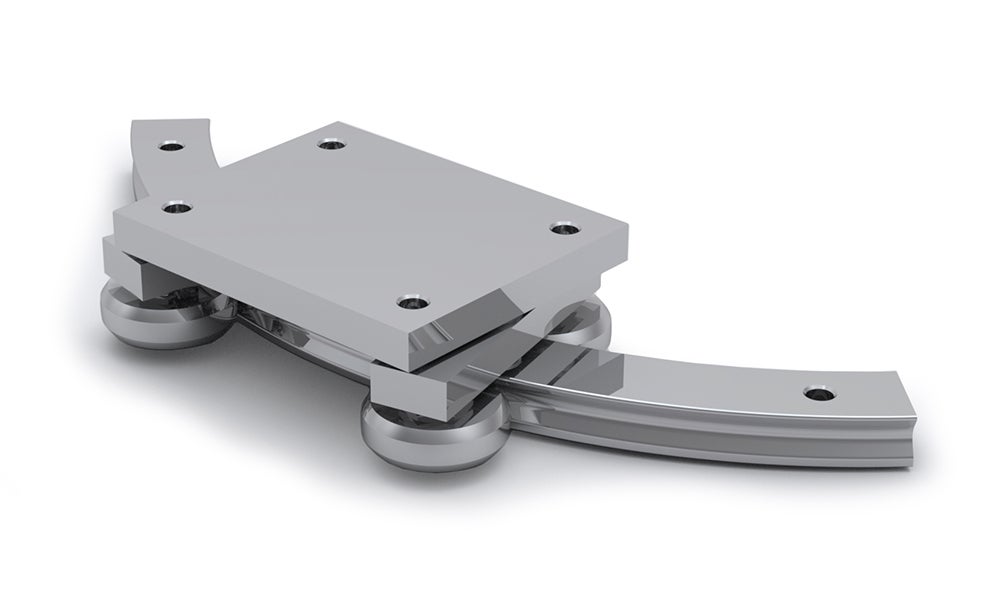

  1. Galvaniseret stålvogn
  2. Galvaniseret skinne
  3. Pivot af lejestål

Korrosionsbeskyttelse

Curvi Line fås i galvaniseret og rustfrit stål. For øget korrosionsbeskyttelse kan vi på forespørgsel tilbyde specifik overfladebehandling, f.eks. nikkelbelægning med godkendelse til brug i fødevareindustrien. Kontakt Rollco for mere information.

Egenskaber

  • Muligt at kombinere lige og bøjede sektioner i en sammenhængende bane.
  • Vogne med fire ruller, arrangeret parvis, kan klare belastningen over hele skinnelængden.
  • Helt tilpasset efter ansøgningskrav.
  • Fås i rustfrit stål.

Anvendelsesområder

  • Maskiner til emballage
  • Døre til togvogne
  • Skibsbygning (indvendige døre)
  • Fødevareindustrien
