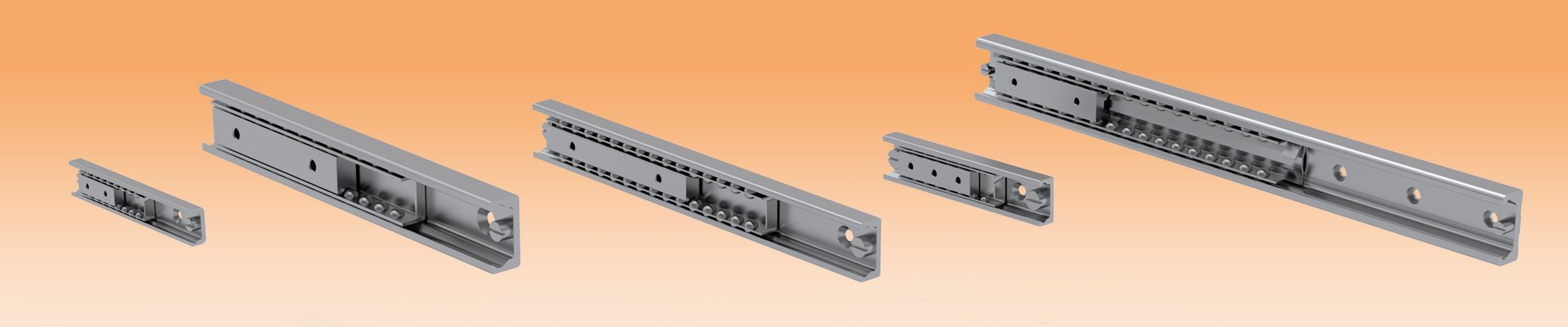

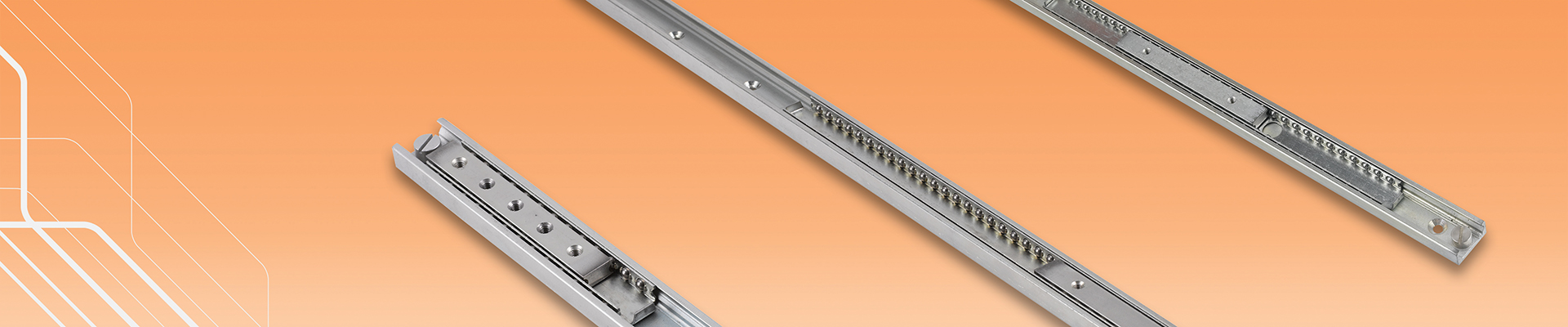

Easyslide

En kompakt og stærk lineærføring til applikationer med begrænset plads. Systemet består af en C-formet skinne med enkelte, dobbelte eller synkroniserede vogne med recirkulerende kugler. De indvendige hærdede løbebaner bevirker, at systemet klarer høje belastninger og vibrationer.

Skinnerne findes i fem størrelser og længden specialtilpasses efter behov. Det er muligt at få forskellige slaglængde med samme indbygningsmål.

Easyslide findes i tre forskellige versioner.


SN LINEÆRLEJE MED ENKELT VOGN – VERSION 1

Denne lineærleje består af en føringsskinne og en vogn, som løber i en kugleholder i skinnen. Høj belastningskapacitet, kompakt tværsnit og enkel montering kendetegner denne produktserie.

SN LINEÆRLEJE MED FLERE UAFHÆNGIGE VOGNE – VERSION 2

Variant med flere vogne, der hver løber i en egen kugleholder i føringsskinnen, uafhængigt af hinanden. Vogn- og slaglængde kan variere for de forskellige vogne i samme skinne.

SN LINEÆRLEJE MED FLERE SYNKRONISEREDE VOGNE – VERSION 3

Flere vogne løber i en fælles kugleholder i samme føringsskinne. Vognens længde kan variere og sammen danne en enhed, der giver tilsvarende slaglængde.



  1. Vogn
  2. Kugleholder
  3. Skinne
  • EGENSKABER

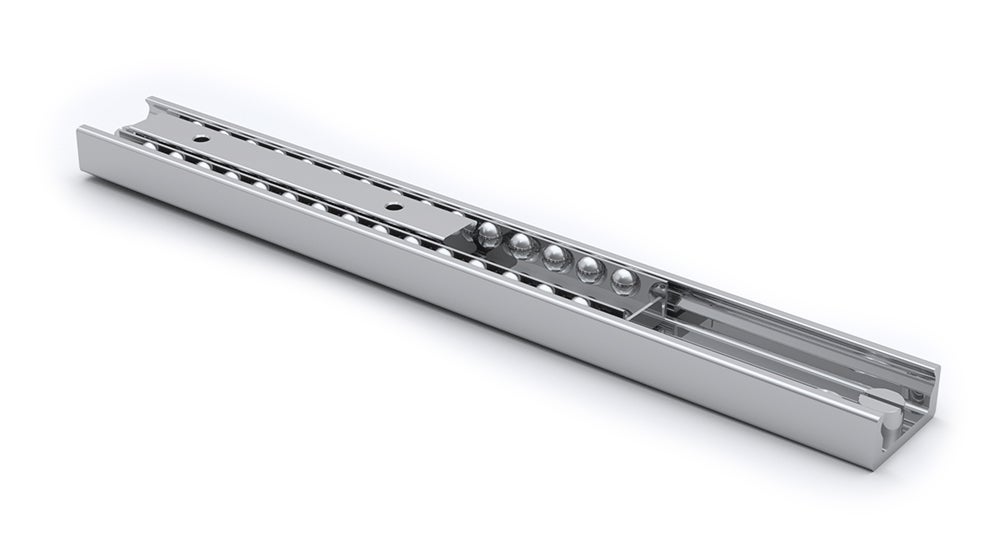

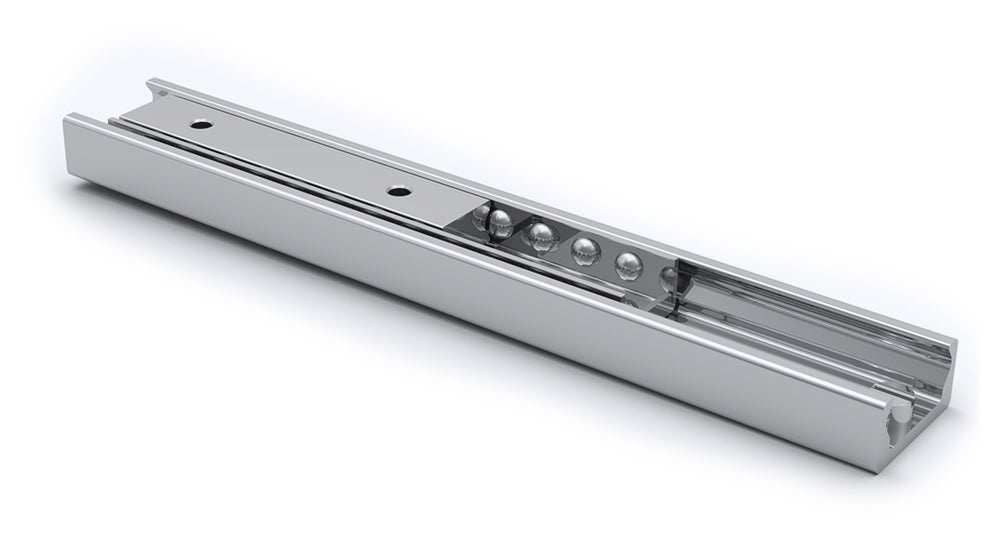

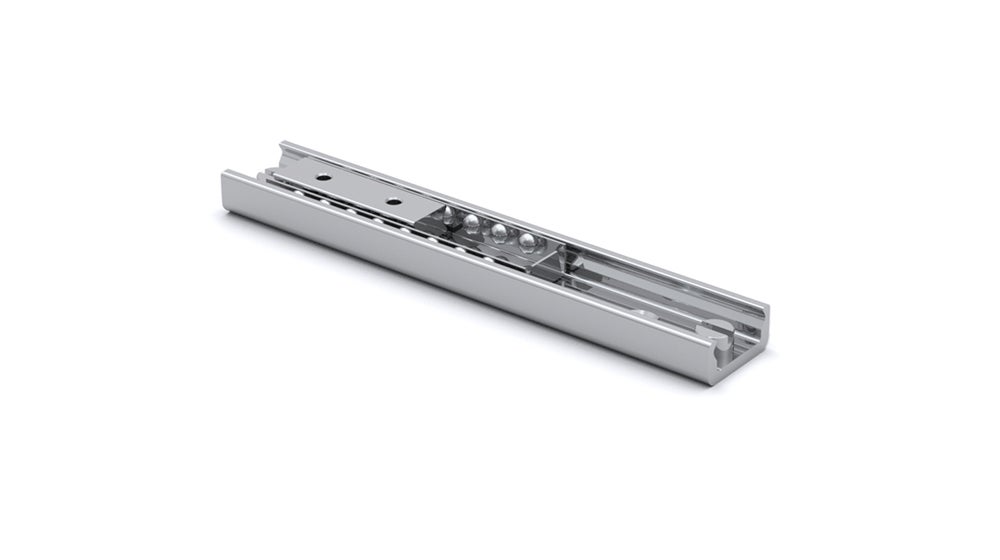

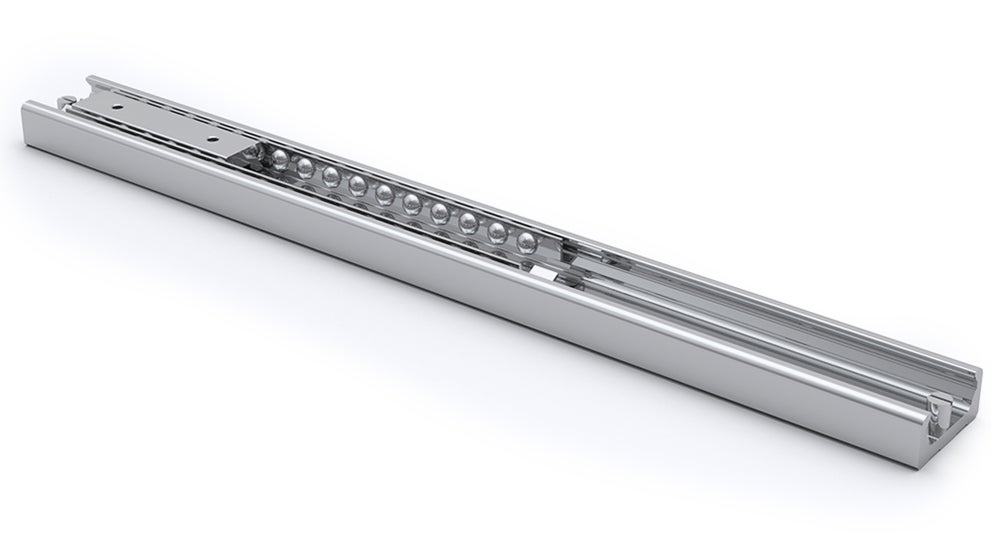

    • Størrelser: 22, 28, 35, 43, 63
    • Induktionshærdede løbebaner
    • Skinner og vogne af koldtrukket kuglelejestål
    • Kugler af hærdet kuglelejestål
    • Kugleholder af stål
    • Maksimal driftshastighed: 0,8 m/s
    • Temperaturområde: -30 °C til +170 °C
    • Elektrolytisk forzinkning iht. ISO 2081; øget korrosionsbeskyttelse på forespørgsel.
  • ANVENDELSESOMRÅDER

    • Transportindustrien (f.eks. døre i tog og busser, sædejusteringer, interiør)
    • Bygge- og maskinteknik (f.eks. kapslinger, beskyttelsesdæksler)
    • Medicinteknik (f.eks. røntgenudstyr, hospitalsborde)
    • Bilteknik
    • Logistik (f.eks. håndteringsudstyr)
    • Pakkemaskiner (f.eks. levnedsmiddelindustrien)
    • Specialmaskiner
