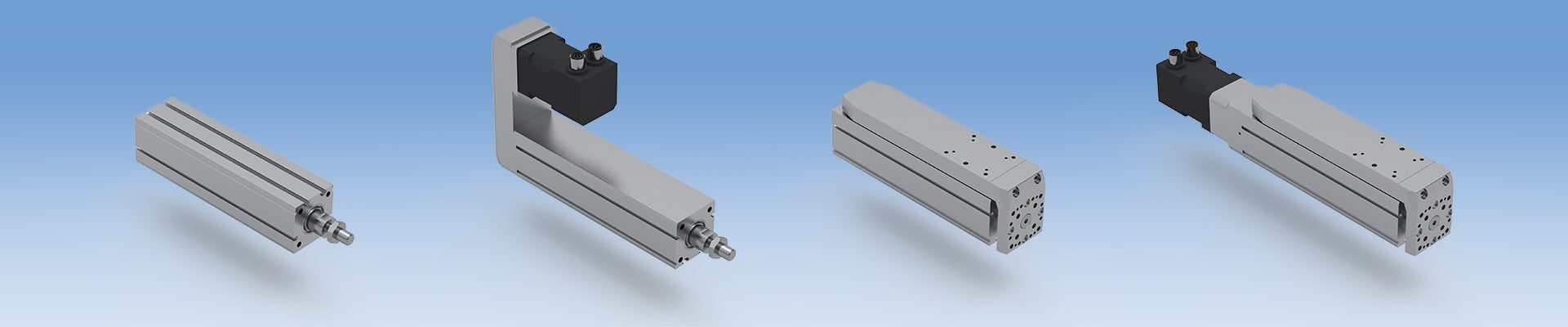

Rollco MCE MSCE Mini Elektriske Cylindre & Føringer

MCE & MSCE MINI ELEKTRISKE CYLINDRE & FØRINGER

MCE og MSCE er små elektromekaniske lineære aktuatorer der anvendes som føringer. MCE har en rotationssikret stempelstang, mens MSCE også har en integreret lineær føring med slæde af aluminium.

Enhederne anvender præcision kuglespindler som sikrer lav friktion og høj mekanisk effektivitet.

MCE vil ved en kombination af præcist udført stemplestangsføring og et anti-rotationsstyring give en langvarig præcision og ydeevne, selv ved intensiv brug og høje hastigheder. Ved at bruge den lineært styrede aluminiumsføring (MSCE) øges både præcision og belastningskapacitet.

Hvis du vælger vores anbefalede standardmotor og driver, får du en plug-and-play-løsning med optimeret og verificeret ydeevne. Motorerne kan monteres i linje via koblingshus og akselkobling eller parallelt ved hjælp af en 1:1 tandremstransmission.

Cylinderhuset har T-spor i bunden til notsten og sideslidser til fastspændingsbeslag. På siderne er der også slidser til magnetiske afstandssensorer.


MCE og MSCE produceres og lagerføres i standard slaglængder for at opnå den bedste pris og kort leveringstid.

MCE og MSCE er designet og samlet til at være vedligeholdelsesfri og levetidssmurt. Ved levering er de klar til øjeblikkelig brug. Sammenlignet med pneumatiske cylindre i samme størrelse kan der håndteres betydeligt større kraft og masse ved sammenlignelig hastighed, men med langt højere præcision og gentagelsesnøjagtighed. Konceptet giver et energiforbrug på kun 10 % eller mindre i forhold til pneumatik.

MCE har som ekstraudstyr forlænget stempelstang og indvendigt gevind. Kan vælges sammen eller uafhængigt. Derudover er der meget tilbehør til både fast og leddelt montering af enheden.

Når der kræves store side- og momentbelastninger, er der en ekstern GUC-styreenhed til MCE. Denne skal bruges, hvis den indbyggede lineære styring i MSCE ikke er tilstrækkelig.

To-akse-systemer kræver altid, at den primære enhed har en styring (MCE + GUC) eller en indbygget lineær styring (MSCE) til at bære den anden enhed.

LÆS MERE OM VORES PRODUKTER PÅ VORES BLOG Icon_Blog.png




  1. Cylinderhus af ekstruderet aluminium
  2. Stempelstang (rustfrit stål) med anti-rotationsanordning
  3. Stempelstangsende (valgfrit kan der fås et indvendigt gevind)
  4. Motoradapter VK med akselkobling
  5. Valgfri motor (med/uden bremse)
  6. Standard connectors (motor, encoder og valgfri bremse)
  7. Motorsidedrev med tandrem
  8. Monteringsspor til fastspændingsbeslag
  9. Spor til magnetfeltsensorer (størrelse 32 og 45) eller til montering af sensorholder (størrelse 25)
  10. Aluminiumsslæde med lineært styresystem
  11. Forplade af aluminiumsslæde
  12. Cylinderhus af ekstruderet aluminium
  13. Positioneringsstang
MERE INFORMATION
FUNKTIONER & FORDELE
  • Op til 500 mm/sek. lineær hastighed
  • < 0,05 mm mekanisk slør
  • < 0,03 mm gentagelsesnøjagtighed
  • 90 % typisk mekanisk effektivitet
  • Rotationslåst stempelstang (MCE)
  • Lineærstyret med kuglelejestyring (MSCE)
  • Muligheder for linje- eller parallelmonteret motor
  • Vedligeholdelsesfri
  • Forberedt til flerakse-systemer
ANVENDELSESOMRÅDER
  • Betjening af ventiler
  • Påføringaf etiketter
  • Tapperier eller aftapningsanlæg
  • Føring af løftearme
  • Komprimering af blødt materiale
