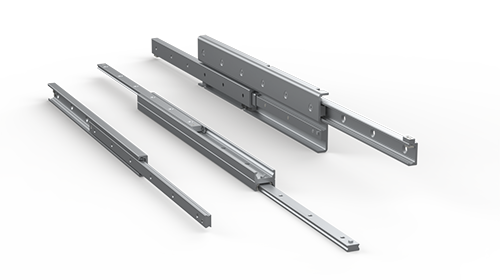

UDTRÆKSSKINNER HEAVY

Udtræksskinner Heavy er specialdesignede til industrien. De er velegnet til applikationer med hyppige bevægelser og høj belastning, hvor der samtidig kræves minimal nedbøjning og stor præcision.

Skinnerne er fremstillet af koldtrukket kuglelejestål for lang holdbarhed. Løbebanerne er hærdede for at opnå jævn og let bevægelse, selv ved stød og vibrationer.

Udtræksskinnerne har en belastningskapacitet på op til 8,8 ton pr. par og fås i størrelser med slaglængde på op til 2000 mm i begge retninger.

Udtræksskinnerne findes i serierne ASN, DS, DE- og DBN, og findes i mange forskellige varianter med udtræk i en eller begge retninger. Skinnerne findes med 50 % eller fuldt udtræk. Udtræk over 100 % tilpasses efter opgave.

Skinnerne har forskellige tværsnit og mellemliggende elementer i S-form, dobbelt-T-form eller firkantet form, afhængigt af modellen.

Valg af teleskopskinne

Valget af en egnet teleskopskinne bør baseres på belastningen og den maksimalt tilladte udbøjning i udstrakt tilstand. En teleskopskinnes belastningskapacitet afhænger af to faktorer: kugleburets belastningskapacitet og mellemelementets stabilitet. For hovedsageligt korte strækninger bestemmes belastningskapaciteten af kugleburets bæreevne; for mellemlange og lange strækninger bestemmes den af mellemelementets stabile.
