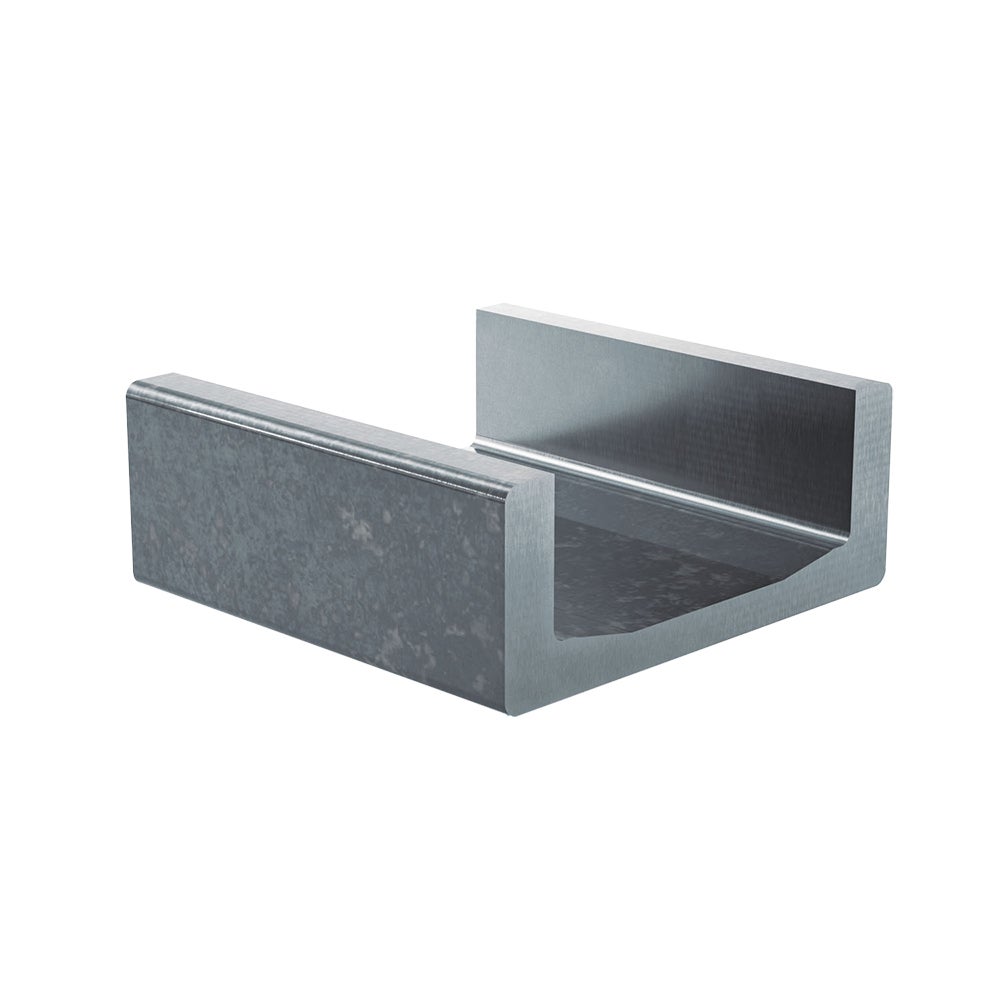

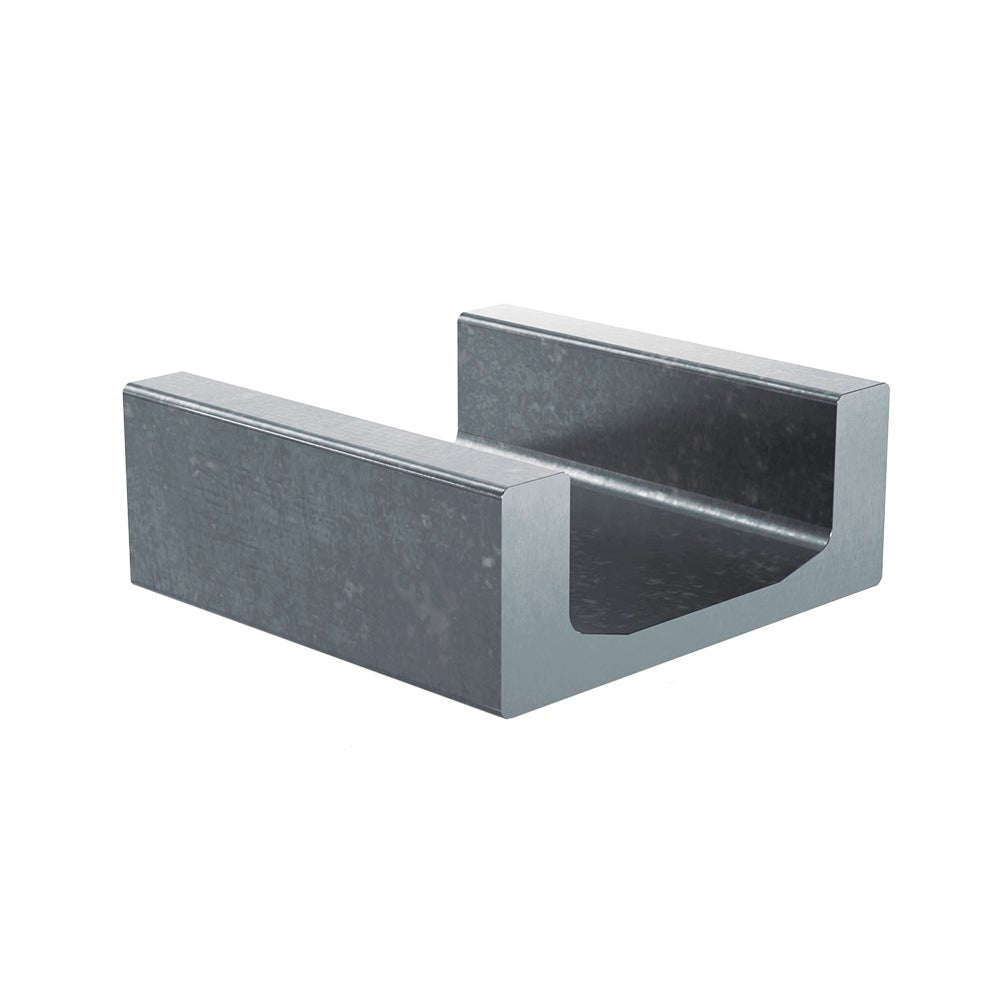

U-Profile UP---.0700

• Higher wear-resistance
• Fine grained structure
• Easy to weld
• Special machining on request
• Max length in one piece 12 m

Versions of delivery:
Standard UP---.0700
Fine straightened style ± 0,3 mm/m UP---.0701
Sandblasted UP---.0702
Sandblasted + fine straightened style UP---.0703

Ordering example: UP 070.0700-2800
U-Profile with inside measurement 70,8 mm, length 2800 mm

Dimensions in mm.

Product Information

Material: 18MnNb 6 with plenty more load capacity by add-on of Niob (Nb) and vanadium (V)
Designation Weight
10,5 kg/m
14,8 kg/m
20,9 kg/m
28,6 kg/m
36 kg/m
42,8 kg/m
52,3 kg/m
78,51 kg/m

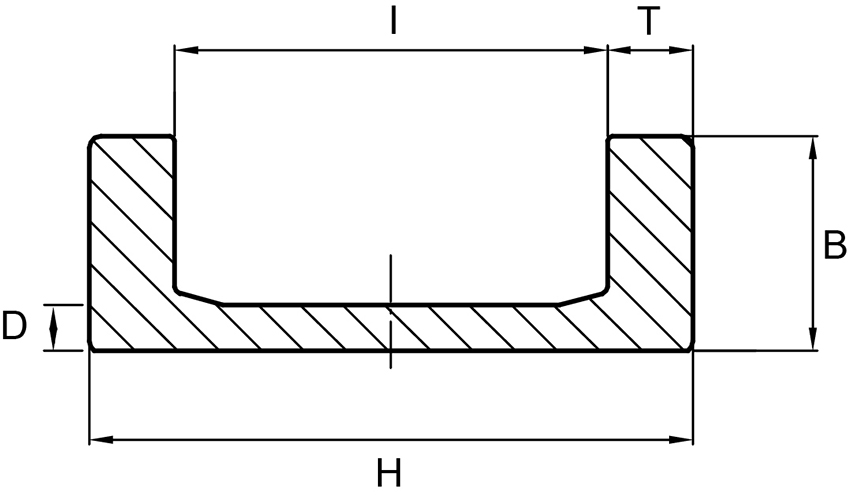

Technical Drawing
Designation B D H I T
36 7 ±0,5 86,50 62,7 +0,8 12 ±0,5
40 ±0,8 7,7 ±0,5 103,20 70,8 ±0,5 16,2 ±0,5
41 ±0,5 10,8 ±0,5 121,30 78,7 ±0,5 21,2 ±0,5
53 ±0,5 12,7 ±0,5 135,40 89,4 ±0,5 23 ±0,5
61,2 ±0,8 14 ±0,5 157,20 108,4 ±0,5 24,4 ±0,5
66,2 ±0,8 16,2 ±0,5 175 123,8 ±0,5 25,6 ±0,5
71,2 ±0,8 19,4 ±0,5 201,50 150,1 ±0,5 25,7 ±0,5
90 ±0,6 19,4 ±0,5 252,50 181,1 ±0,6 35,7 ±0,6
