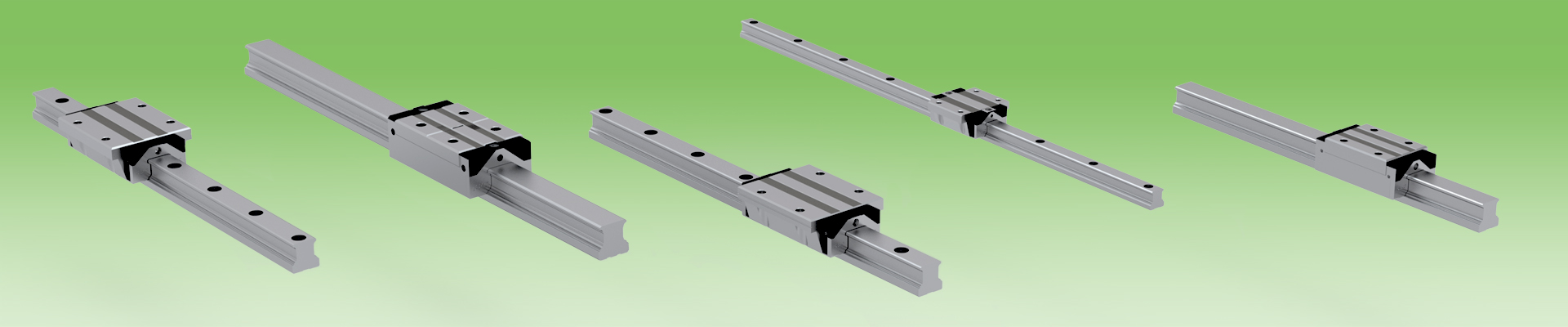

Skinneføringer HRC/ARC/ERC

Kuglekæde som alternativ

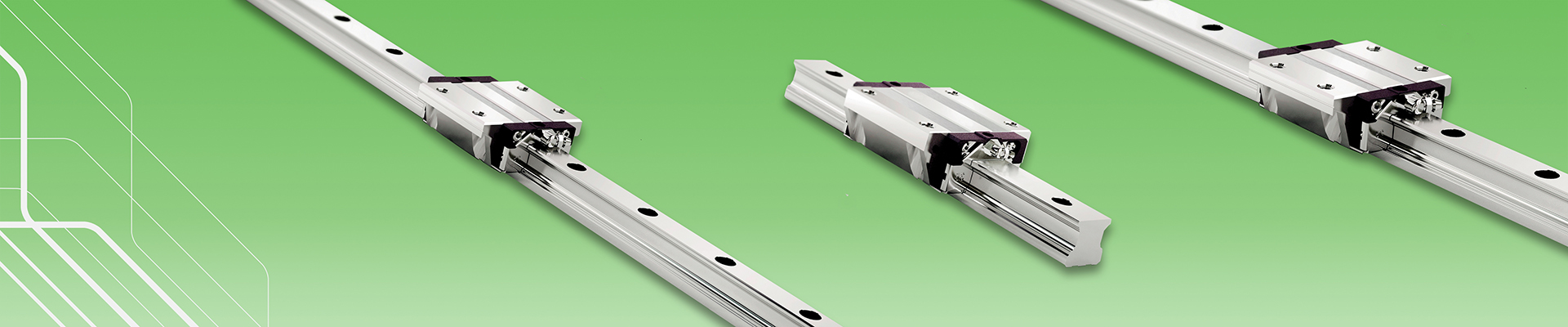

Skinneføringer med kuglekæde for ekstrem støjsvag og let gang. Systemet har O-konfiguration, hvilket gør det til et udmærket valg ved installationer med kun én skinne. Kuglekæden holder kuglene adskilt, hvilket forlænger levetiden og skaber en mere støjsvag gang. Kontaktvinklen mellem skinnen og kuglerne er 45 grader, og den klarer belastninger i alle retninger.

Ball Chain_O-Arrangements.png  Ball Chain_X-Arrangements.png
O-konfiguration                                                     X-konfiguration



Vognene leveres som standard med endekappe i stål, der gør dem mere robuste og tillader højere hastigheder. Vognene findes også med integreret smørebeholder, hvilket ikke påvirker vognens længde, men vedligeholdelsesintervallerne bliver længere.

Ball Chain_Numbered.jpg



  1. Integreret smørefilt (øvre)
  2. Endekappe
  3. Slidstærk endetætning med lav friktion
  4. Integreret smørefilt (nedre)
  5. Kuglekæde
  6. Forstærkningsplade af rustfrit stål

  • EGENSKABER

    • Støjsvag med lang levetid.
    • Høj dynamisk bæreevne og høj belastningskapacitet.
    • Højt moment og høj stivhed.
    • Støvtæt design.
    • Forskellige overfladebehandlinger som tilvalg.

  • ANVENDELSESOMRÅDER

    Skinneføringer har et bredt anvendelsesområde. De er velegnede til de fleste applikationer, der kræver en lineær bevægelse.

  • MERE INFORMATION
